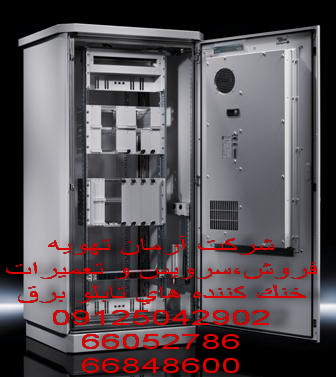

خنک کننده ها (کولر گازی) تابلو برق

این شرکت آماده ارایه خدمات زیر می باشد :



  ليست خنك كننده هاي تابلو برق توليدي شركت آرمان تهويه

كد محصول	نوع محصول	ظرفيت برودت	قيمت(ريال)
ATRPC200	خنك كننده تابلوي سقفي	100-200 Watt	8000000
ATRPC400	خنك كننده تابلوي سقفي	200-400 Watt	9000000
ATRPC600	خنك كننده تابلوي سقفي	400-600 Watt	10000000
ATRPC800	خنك كننده تابلوي سقفي	600-800 Watt	11000000
ATRPC1100	خنك كننده تابلوي سقفي	800-1100Watt	12500000
ATRPC1500	خنك كننده تابلوي سقفي	1100-1500Watt	13500000
ATRPC2000	خنك كننده تابلوي سقفي	1500-2000 Watt	15000000
ATWPC200	خنك كننده تابلوي ديواري	100-200 Watt	8500000
ATWPC400	خنك كننده تابلوي ديواري	200-400 Watt	9500000
ATWPC600	خنك كننده تابلوي ديواري	400-600 Watt	10500000
ATWPC800	خنك كننده تابلوي ديواري	600-800 Watt	11500000
ATWPC1100	خنك كننده تابلوي ديواري	800-1100Watt	13000000
ATWPC1500	خنك كننده تابلوي ديواري	1100-1500Watt	14000000
ATWPC2000	خنك كننده تابلوي ديواري	1500-2000 Watt	15500000

همچنین این شرکت آماده ساخت خنک کننده تابلو برق و تجهیزات الکترونیکی دیگر متناسب با نیاز شما می باشد.

جهت انتخاب سیستم خنک کننده تابلو برق توجه به موارد زیر قابل توجه می باشد و از روی دیاگرام زیر می توان سیستم خنک کننده مناسب را انتخاب نمود.

ابتدا باید میزان گرمایی که باید از تابلو دفع شود تا در دمای مطلوبی قرار گیرد محاسبه گردد .این گرما شامل دو بخش می باشد :

۱- گرمای ناشی از کارکرد تجهیزات برقی و الکترونیکی داخل تابلو

۲- دمای ناشی از محیط

 برای محاسبه گرمای ناشی از تجهیزات داخل تابلو راه اول این است که از کاتالوگ ها و کتابچه های راهنما میزان دفع حرارت از هریک از تجهیزات محاسبه گردد و با جمع کردن آنها میزان حرارت کل را بدست آورد .ولی راه عملی آن است که جریان ورودی و خروجی دستگاه(در اصل توان ورودی و خروجی)را اندازه گیری نماییم که تفاوت آنها تبدیل به حرارت شده است.

برای محاسبه دمای ناشی از محیط و تاثیر آن نیاز به دانستن دمای محیط  و دمای داخل تابلو و همچنین سطح خارجی تابلو برق و ضریب انتقال حرارت بدنه تابلو برق می باشد تا با استفاده از رابطه انتقال حرارت میزان حرارت انتقالی بدست آید .

اما راه حل ساده تری جهت یافتن میزان حرارت تولید شده و انتقالی به درون تابلو برق وجود دارد که به صورت تجربی توسط شرکت های بزرگ بدست آمده است .

با توجه به اینکه اگر درب یک تابلو برق که تجهیزات کنترلی و الکترونیکی در داخل آن وجود دارد و در دمای محیط قرار گرفته است افزایش می یابد و این افزایش دمای داخلی تابعی از میزان حرارت تولید شده در داخل تابلو و حرارت منتقل شده از بیرون به تابلو می باشد نمودار زیر جهت تعیین میزان حرارت وارده به واحد سطح خارجی تابلو برق بدست آمده است که می توان با دانستن میزان سطح خارجی تابلو برق و ضرب کردن آن در عدد بدست آمده از نمودار میزان کل حرارت وارده به تابلو را محاسبه نمود .

پس با دانستن دمای محیطی که تابلو در آن قرار دارد و اندازه گیری دمای داخل تابلو در زمانی که درب تابلو بسته است به جدول زیر مراجعه کرده و میزان حرارت وارده به تابلو در واحد سطح را می یابیم و با ضرب کردن آن در سطح خارجی تابلو میزان کل حرارت وارده به تابلو بدست می آید .

**** جهت ساخت سیستم خنک کننده تابلو برق متناسب با تابلو برق خودتان می توانید با ما تماس داشته باشید.****

****عرضه انواع سیستم های خنک کننده تابلو برق توسط شرکت آرمان تهویه ****

این شرکت آماده ارایه خدمات زیر می باشد :

۱- تعمیر انواع سیستم های خنک کننده تابلو برق

۲- نگهداری و سرویس سیستم های تهویه تابلو برق در محل شرکت ها و انجام بازدیدها و سرویس های

دوره ای به صورت قرارداد نت

۳- مشاوره در خرید و طراحی سیستم های تهویه تابلو برق

۴- ممیزی و بهینه سازی مصرف انرژی سیستم های خنک کننده تابلو برق

۵- تامین قطعات و لوازم یدکی سیستم های تهویه تابلو برق

سیکل تبرید این خنک کننده(سیستم تهویه) به شرح زیر می باشد که دارای ظرفیتی معادل ۱۰۴۰ وات می باشد :

در زیر تصویر انفجاری از قطعات مختلف این خنک کننده را ملاحظه می فرمایید

نقشه سیم کشی آن نیز به شرح زیر می باشد :

برای کنترل دمای تابلو برق از یک ترموستات مکانیکی استفاده شده است :

این خنک کننده ها که از خاصیت ترموالکتریک استفاده می کنند بدون نیاز به کمپرسور می توانند خن کاری تابلو برق را انجام دهند .اساس کار کرد این خنک کننده ها به شرح زیر می باشد :



با توجه به اینکه کندانسور مسئول انتقال حرارت به بیرون از کابین تابلو برق می باشد لذا کثیف بودن کندانسور باید کم شدن تبادل حرارت و بالارفتن دما و فشار در کندانسور شده و ضمن کاهش راندمان دستگاه و افزایش زمان کارد دستگاه در موارد حاد باعث های کردن دستگاه خواهد شد .

این امر در دستگاه های ماشین کاری که با آب و صابون خنک کاری می شوند و تابلو برق در شرایط بد قرار گرفته است بسیار اتفاق می افتد و لازم است برنامه زمانبندی مناسب جهت شستشو و تمیز کاری کندانسور داشته باشیم.

بر روي اين دستگاه كمپرسور دانفوس مدل FR7GH نصب گرديده است كه داراي مشخصاتي به شرح زير مي باشد :

 این کمپرسور از سری کمپرسورهای سیستم تهویه بوده و با مبرد R134a كار مي كند .

توان مصرفي كمپرسور دانفوس مدل FR7GH   در حدود 235 وات مي باشد ،جريان راه اندازي آن نير 9.1 آمپر است .

اين كمپرسورها به دليل كاركرد در فشار مكش بالا HBP  نياز به خازن راه انداز و متلقات مربوطه مي باشند كه در زير نقشه سيم كشي راه انداز آن HST آورده شده است .





شیر انبساطی که در مسیر مایع قرار می گیرد کنترل میزان دبی عبوری از اواپراتور و همچنین افت فشار و تامین دمای مطلوب در اواپراتور را به عهده دارد.

این شیر با استفاده از فیدبک دمای خروجی از اواپراتور میزان دبی عبوری از اواپراتور را کنترل می نماید .
